Týždenný prehľad DIPOLu - TV a SAT TV, CCTV, WLAN
Číslo 05/2012 (30.1.2012)
Spustenie dlho očakávaného... Na CES 2012 v Las Vegas (10-13 Jan.) - spoločnosti Buffalo, TRENDnet, a D-Link odprezentovali prototypy bezdrôtových zariadení založených na štandarde 802.11ac, nazývané aj ako Gigabit Wi-Fi alebo 5G, ktoré odštartovali novú éru WLAN technológií.

Router Buffalo WZR-1750H je vybavený bezdrôtovou čipovou sadou Broadcom. Predstavené zariadenie dosahuje skutočný prenos viac ako 800 Mbps. Výrobca svoj produkt vybavil 5-portovým gigabitovým prepínačom.

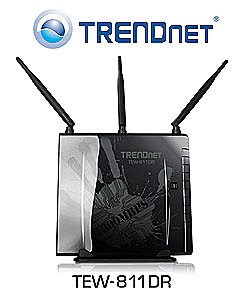

Router od TRENDnet - TEW-811DR - nakoniec dosiahne priepustnosť 1.3 Gbps, takmer trikrát viac ako v prípade existujúcich zariadení pracujúcich v štandarde 802.11n.

Zariadenie s týmto štandardom by mali byť dostupné na trhu v druhej polovici tohto roka. Budú spätne kompatibilné so staršími štandardmi Wi-Fi. Spoločnosť TRENDnet oznámila, že maloobchodná cena bude okolo 200 dolárov.
Implementácia nových technológií je veľmi rýchla - 15. novembra 2011 spoločnosť Quantenna predstavila prvú čipovú sadu, v polovici decembra Redpine Signals ukázal čipset pre mobilné zariadenia, 5. januára 2012 bola prvá čipová sada predstavená lídrom na trhu, Broadcom, a - po jednom týždni - tieto spoločnosti zmienili tieto prototypy, potom 20. januára IEEE schválila predbežné technické špecifikácie nového štandardu (Initial Technical Specification Draft 0.1). Ratifikácia posledného štandardu 802.11ac je naplánovaná na rok 2013.

IMS Research sa domnieva, že výrobcovia zariadení budú predávať cez 3 milióny 802.11ac zariadení v prvom roku predaja, a do roku 2016 celkový počet zariadení zhodných s týmto štandardom dosiahne 400 miliónov.

Rozvinutý štandard 802.11ac pomocou 5 GHz pásma bude nástupcom 802.11n, čo bolo ratifikované v septembri 2009. Podobne ako u predchodca bude 802.11ac používať technológiu MIMO (Multiple Input Multiple Output), ale maximálny počet streamov bude zvýšený na 8 (802.11n - 4).
Modulované signály 256-QAM budú vysielané v rámci kanálov 20 MHz, 40 MHz, 80 MHz, a dokonca aj 160 MHz (802.11n - až do 40 MHz).

Popredný výrobcovia chipsetov - Qualcomm, Atheros, Intel, Texas Instruments, Broadcom - deklarovali zavádzanie nových modelov už čoskoro, takže finálne produkty by mohli byť onedlho k dispozícii aj pre spotrebiteľov.
Môžeme spomenúť, že prvý bezdrôtový štandard 802.11 ponúka prenosové rýchlosti 1 Mbps a 2 Mbps, ďalší 802.11b - 11 Mbps, v súčasnej dobe najpopulárnejší 802.11n ponúka šírku pásma až 600 Mbps. Nová norma umožní prenosovú rýchlosť až 1,7 Gb pomocou širších kanálov a modulácii 256QAM.
HIKVISION modernizuje kamerový systém v "Katsuro Campus" v Kjóte. Campus Katsuro bol pôvodne monitorovaný komplexným analógovým CCTV systémom. Avšak, v roku 2011 sa Kyoto University rozhodla pre upgrade svojej súčasnej analógovej bezpečnostnej infraštruktúry na IP CCTV technológiu.
Investor očakáva účinný a spoľahlivý systém založený na IP technológii, ale plne využívajúci existujúce zariadenia. K uspokojeniu potrieb klienta sa správca existujúcej siete obrátil na HIKVISION o pomoc.
Takže jednou z hlavných požiadaviek bolo využitie moderných analógových kamier vo výbornom stave. Pri budovaní infraštruktúry IP CCTV pripojili kamery do systému cez video servery HIKVISION DS-6101HFI-IP K2140. Video servery sú zárukou stabilnej prevádzky, využívajú moderné metódy riadenia prístupu a vďaka hardvérovej kompresii H.264 poskytujú dobrú video kvalitu pri podstatne nižších prenosových rýchlostiach ako zariadenie pomocou predošlých štandardov. To šetrí miesto na disku NVR a šírku pásma siete. Správca môže ľahko upraviť dátový tok, rozlíšenie, počet snímkov za sekundu a ďalšie parametre videozáznamu.
Investor očakáva účinný a spoľahlivý systém založený na IP technológii, ale plne využívajúci existujúce zariadenia. K uspokojeniu potrieb klienta sa správca existujúcej siete obrátil na HIKVISION o pomoc.

Spoločnosť Hangzhou Hikvision Digital Technology je jednou z popredných výrobcov CCTV techniky. Spoločnosť má sídlo v Číne a zamestnáva vyše 2300 zamestnancov v pobočkách po celom svete. Viac ako 700 z nich sú inžinieri z oddelenia výskumu a vývoja.
Široký rozsah ich produktov zahŕňa state-of-the-art digitálne video rekordéry, IP kamery a video servery.

Systém TERRA pre Euro 2012. Majiteľ jedného z hotelov nachádzajúcich sa blízko Varšavy sa rozhodol pripraviť na nadchádzajúce Majstrovstvá Európy 2012 UEFA. Na prilákanie zahraničných fanúšikov do hotela sa rozhodol rozšíriť TV systém s koncovou stanicou ponúka zahraničné vysielanie. Rozhodol sa použiť profesionálnu a do budúcnosti ľahko rozšíriteľnú koncovú stanicu Terra MMH-3000.
Tri základné jednotky UC-380 R81700 obsahujú 21 modulov: 6 QPSK CI stereo prijímačov RDC-313 R81710, 12 MPEG-2 TS dekodérov / VSB modulátory DM-313 R81712 a 3 VSB modulátory MT-310 MT-310 R81708. Obvod distribuuje 18 televíznych kanálov v angličtine, nemčine, francúzštine a poľštine. Jedná sa o správy, šport, hudbu a detské kanály.
Tieto tri modulátory použil majiteľ hotela na šírenie obsahu podľa vlastného výberu, ako je video z bezpečnostnej kamery inštalované na parkovisku, video z DVD prehrávača, reklamy zo svojho počítača.
Náhľad koncovej stanice Terra MMH-3000 inštalovanej v hoteli
Ak v budúcnosti majiteľ nahradí všetky televízory za nové s DVB-T tunermi, bude môcť využiť voľné miesto v jednej zo základných jednotiek, vloženej do DVB-T modulátorov TRX-360 R81709.
Ako ukončiť optické spoje - potrebné komponenty. Pri inštalácii optických liniek si inštalatér musí vybrať spôsob implementácie a primerané zariadenia a príslušenstvo pre ukončenie, spájanie a ochrana optických komponentov.
Ak chcete usporiadať káble z optických vlákien, bezpečné mechanické spoje a optické konektory, predstavili sme sériu rozvodov ULTIMODE a optických rozvádzačov. Chránia optické uzly proti poškodeniu a neoprávnenému prístupu, môžu obsahovať náhradné vlákna, umožňujú jednoduchú údržbu systému a budúce zmeny v sieti.

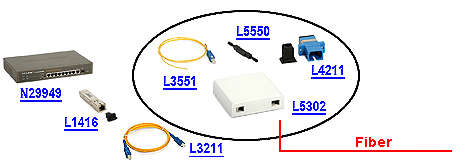

Nasledujúci obrázok ukazuje komponenty potrebné pre ukončenie point-to-point (jedno optické vlákno).
Koniec optického vlákna by mal byť pomocou mechanického spoja ULTIMODE FAST-MS1 L5550 pripojený k pigtailu s požadovaným optickým konektorom. Komponenty by mali byť opatrne vložené do optického rozvádzača ULTIMODE TB-02H L5302 v predurčených rozmeroch. Zvolený optický adaptér má byť tiež namontovaný v rozvádzači a pripojený pomocou patch cordu k aktívnemu zariadeniu (v príklade - web smart switch TP-LINK TL-SL2210WEB N29949 s modulom ULTIMODE SFP-203/5G SC L1416).
Web Smart Switch: TP-LINK TL-SL2210WEB 8+2G 1xSFP RACK SFP Transceiver: ULTIMODE SFP-203/5G SC (single-mode fiber up to 20 km)Single-mode Pigtail ULTIMODE PG-51S (1 x SC, 9/125)Fiber Optic Mechanical Splice: ULTIMODE FAST-MS1 [5 pcs.] Single-mode Adapter ULTIMODE A-511S (1xSC to 1xSC)Optical Fiber Termination Box ULTIMODE TB-02HSingle-mode Patch Cord ULTIMODE PC-511S (SC-SC, 9/125)
Dodávanie energie pre IP kamery cez UTP kábel. Profesionálne IP bezpečnostné kamery (všetky IP kamery od firmy Sunell) zhodné so štandardom PoE IEEE 802.3afmôžu byť napájané cez UTP/FTP kábel, ktorý je zvyčajne použitý pre dátový prenos. Tento štandard umožňuje poskytovať elektrickú energiu až do 15.4 W (48 V, 0.35 A) cez pár krútenej dvojlinky cat. 3 alebo vyššie. Napájanie sa prenáša cez dva zvyčajne nevyužité páry UTP/FTP kábla ("modrý" a "hnedý").
Napájanie môže byť poskytnuté buď určeným napájacím zdrojom, napr. PSA16U-480 M1890, alebo vhodným PoE prepínačom, napr. TP-LINK TL-SF1008P (8x10/100Mb/s vr. 4xPoE) N29930. V mnohých prípadoch tieto riešenia výrazne zjednodušujú inštaláciu a znižujú náklady. Prepínač PoE kombinuje funkciu sieťového prepínača a štyroch PoE napájacích zdrojov.
PoE Power Supply PSA16U-480
PoE Switch: TP-LINK TL-SF1008P (8x10/100Mb/s incl. 4xPoE)
IP CMOS Camera: Sunell SN-IPC54/12DN (2MP, H.264, ONVIF)
Napájací zdroj PoE
PSA16U-480
M1890
PoE switch
TP-LINK TL-SF1008P
N29930
IP kamera
Sunell SN-IPR54/50DN
K1630
Kamera alebo iné zariadenie napájané cez ethernetový kábel musí byť v súlade s PoE štandardom, je teda vybavený vnútorným meničom napätia, ktorý znižuje napájacie napätie na prevádzkovú úroveň. Dodaním energie s vyšším napätím a nižším prúdom sa zníži energetická strata v kábli, ktoré vyplývajú z Ohmovho zákona. Štandard IEEE 802.3af zaisťuje, že drôty sa nadmerne nezahrievajú a ďalšie funkcie prenosového kábla neznížia jeho spoľahlivosť. Spotreba energie bezpečnostných kamier, a to aj tých s IR žiaričom, zvyčajne nepresahuje úroveň ponúkanú PoE štandardom.
Ako zriadiť nenákladný video monitoring kancelárií? Navrhované riešenie využíva TP-Link IP kamery SC3430 K1155 a K1153 TL-SC3171. Tie umožňujú sledovať video na mobilných telefónoch alebo cez webový prehliadač a tiež vykonávať obojsmerný prenos zvuku potrebný pre telekonferenciu.
Šifrovanie SSLv3/HTTPS chráni dôvernosť prenášaných informácií. Funkcia detekcie pohybu v týchto kamerách oznámi oprávneným užívateľom prostredníctvom e-mailu akýkoľvek pohyb v chránenej oblasti.
Access Point 802.11n (draft 2.0): TP-Link TL-WR941N <br />(300Mbps, built-in router and 4-port switch)IP Camera: TP-Link TL-SC3430 (0.5 lx, 1.3MP, 30fps, H.264, 4.2mm)Day/Night IP Camera: TP-LINK TL-SC3171 (0.5 lx, VGA, IR, 30fps, MPEG-4, 4.3 mm)
Vzdialený monitorovací systém založený na TP-Link zariadeniach
V kancelárii sú kamery pripojené cez UTP patch kábel k prístupovému bodu 802.11n TP-Link TL-WR941ND N3251. Dá sa k nim bezdrôtovo pristupovať pomocou počítača alebo smartfónov. Jeden z vybraných protokolov - WPA-/WPA2-PSK, WPA-/WPA2-AES alebo WEP - chráni pred neoprávneným prístupom. Náhľad videa je možný pomocou ľubovoľného webového prehľadávača alebo mobilného telefónu s 3GPP prehrávačom.
Nedostatok HDMI vstupov na vašej TV? Riešením je HDMI prepínač, ktorý umožňuje užívateľovi pripojiť viacero zariadení k high-definition TV vybavenou nedostatočným počtom HDMI vstupov. Pri simultánnom pripojení satelitného prijímača, DVD prehrávača, PC alebo hernej konzoly nedochádza k žiadnym problémom. Aj keď je televízor vybavený dostatočným počtom HDMI vstupov, môže byť elegantnejšie pripojiť len jeden HDMI kábel pre jednoduchú inštaláciu na stenu s použitím LCD/plazma úchytu. Skutočne to zlepšuje vzhľad TV zavesenej na stene. Existujú dva vysoko kvalitné HDMI prepínače, H3121 s dvoma vstupmi a H3131 s tromi vstupmi. Výber zdroja sa vykonáva pomocou priloženého diaľkového ovládania alebo manuálne.
Aplikačná schéma
WDR v akcii. Krátke video prezentujúce bezpečnostnú kameru M11207, ktorá rieši problémy so zachytávaním videa v prostredí s vysokým kontrastom.
WDR (Wide Dynamic Range) - Každý pixel obrazového snímača je tak trochu nezávislý analógovo-digitálny prevodník, takže sa vie individuálne prispôsobiť lokálnej expozícii a poskytnúť výstupný signál, ktorý ukazuje dôležité detaily, bez preexponovania alebo podexponovania.
Nové produkty ponúkané DIPOLom
UHF TV Antenna: Dipol 44/21-69 Tri Digit ECO
USB RJ45 Extension Adapter
MOTOR-ZOOM Camera: Sunell SN-ZMC6100DN/Z22 (4-88mm, day/night, ICR, Sony Super Had II 540 TVL, 0.05 lx, OSD)
Managed Switch: TP-LINK TL-SG3216 JetStream (16x10/100/1000Mbps, 2xSFP 100/1000Mbps)
UHF anténa Dipol 44/21-69
Tri Digit ECO
A2660
USB RJ45
predlžovačka
M1680
MOTOR-ZOOM kamera
Sunell SN-ZMC6100DN/Z22
M1152
Riadený GbE Switch
TP-LINK TL-SG3216
N29958
Oplatí sa prečítať:
Optický uzol Terra OD-003 pre FTTH systémy. Moderný, priestranný byt a kancelárske budovy, alebo športové zariadenia s veľkými vzdialenosťami medzi bodmi distribúcie signálu, vyžadujú použitie optických vlákien.
Zvyčajne je útlm optických vlákien 4000 krát nižšií ako u kvalitných koaxiálnych káblov.
Aplikácia optického vysielača Terra MOS-211A R81720 a FTTH prijímača Terra OD-003 R81728.
Toto riešenie bolo použité výrobcom spotrebnej elektroniky na test DVB-T prijímačov.
Vďaka použitiu niekoľkých optických vlákien systém zahŕňa dve skúšobné miestnosti s niekoľkými výstupmi.
Rentabilné kamerové monitorovacie systémy s ATU rekordérmi. Trhové uvedenie ATU digitálnych videorekordérov za veľmi atraktívne ceny je prielomom pre všetkých, ktorí chcú profesionálne video monitorovacie systémy kvôli nízkym nákladom.
ATU DVR M71000 ponúka nahrávanie zo štyroch 4CIF kanálov (704 x 576) pri 12 fps alebo štyroch 2CIF kanálov (704 x 288) pri 25 fps. Odporúča sa pre kamerové systémy, ktoré vyžadujú vysoké rozlíšenie nahrávky, real-time monitorovanie a vysokú úroveň kompresie videa.
ATU M71000 má vstavaný web server umožňujúci vzdialené monitorovanie cez Internet Explorer alebo určenú aplikáciu
IP telefón pri dverách. Investor mal v jeho budove VoIP telefónny výmeník, tiež spolupracuje s telefónom pri dverách k dispozícii z ľubovoľného telefónu. IP kamera (PIXORD PL-621E K1533) pripojená cez bránu by mohla byť monitorovaná na akomkoľvek počítači. Chcel podobné funkcie v inej budove nachádzajúcej sa 600 metrov ďalej - problém bol nedostatok káblov medzi budovami.
Problém vyriešila spoločnosť DAW. Prenos medzi budovami bol založený na bezdrôtových prístupových bodoch TP-LINK TL-WA5210G N2350...
DVB-T Receiver Signal HD-527 (MPEG-2/4, PVR Ready)
