Televízia - médium budúcnosti. Americký gigant, spoločnosť Intel spájaná striktne s PC priemyslom, sa rozhodla vstúpiť na televízny trh, výrobou procesora, ktorý sa má stať základom pre multimediálne aplikácie v zariadeniach typu STB (Set-Top-Box), prehrávačoch DVD alebo samotných televíznych prijímačoch. "Budúcnosť televízie je budúcnosťou Intelu" tvrdí viceprezident spoločnosti Erik Kim. Hlavným cieľom tohto typu predsavzatia je spojenie jednoduchosti obsluhy TV prijímača s možnosťami získavania informácií aké poskytuje Internet. Procesor CE4100, predstavený posledný deň konferencie IDF v San Franciscu, j zhotovený v technológii 45 nm s taktovacou frekvenciou procesora 1,2 GHz, zabezpečuje hardvérové dekódovanie simultánne dvoch video streamov s vysokým rozlíšením 1080p. Skladá sa z programovateľného 2D/3D grafického adaptéra Intel GMA 500, video ovládača, zobrazovacieho, transportného a bezpečnostného procesora.
Nový procesor Intel CE4100 (naľavo) a procesor predošlej generácie
(zdroj: news.cnet.com)
TV prijímače vybavené týmto procesorom prinesú nové zážitky zo sledovania televízie - televízny program by mohol byť, napr. dopĺňaný o informácie z Internetu. Týmto spôsobom, sledujúc ktorýchkoľvek program bude možné v tom istom čase rozprávať on-line sa so známymi alebo využívať miniaplikácie (tzv. widgets). Hotové riešenia boli predstavené už na začiatku tohto roka zástupcovia servisu MySpace. Dodatočne od roku 2010 čipset Intelu má obsluhovať technológiu Adobe Flash 10, v ktorej výrobca vidí budúcnosť interaktívnej televízie.
Intel predpovedá, že v roku 2015 bude viac než 12 miliárd spotrebiteľských zariadení schopných prehrávať 500 miliárd hodín video materiálu rozprášeného v globálnej sieti. Súčasne spoločnosť Cisco vidí budúcnosť televízie v jasných farbách. V súlade s jej predpoveďami v roku 2013 90% IP komunikácie bude spojené s video prenosmi, 60% video materiálov bude využívaných prostredníctvom IP technológie.
Nový procesor je základným kameňom pre výrobu nových cenovo dostupných televíznych prijímačov obsluhujúcich trojrozmerný obraz. To, čo donedávna bolo vyhradené len pre návštevníkov kín IMAX, bude v najbližšej budúcnosti dostupné v každej domácnosti. Aby sme túto predpoveď nezahriakli uvádzame, že britský televízny poskytovateľ - Sky už v roku 2010 spustí prvý 3D kanál, samozrejme vo vysokom rozlíšení.
Vrstva MAC - o WiFi pár slov - časť 7. Charakteristika OFDM pre štandard IEEE 802.11 a/g.
V štandarde 802.11 a/g je možné využitie amplitúdovej modulácie: 64-QAM (6 bitov na modulačný symbol), 16-QAM (4 bity na symbol) alebo fázovej: QPSK (2 bity/symbol), BPSK (1 bit/symbol). Využívané sú taktiež rôzne stupne zabezpečenia so samoopravným kódom (1/2, 2/3, 3/4).
Prenosová rýchlosť [Mb/s]Typ modulácie subnosnýchFECPočet bitov kódovaných na subnosnejPočet bitov kódovaných na symbol OFDM
Počet dátových bitov na symbol OFDM
6BPSK1/214824
9BPSK3/414836
12QPSK1/229648
18QPSK3/429672
2416-QAM1/2419296
3616-QAM3/44192144
4864-QAM2/36288192
5664-QAM3/46288216
V zariadeniach štandardu 802.11 a/g je proces modulácie OFDM realizovaný prostredníctvom IFFT s nasledujúcimi parametrami:
  • vzorkovacia frekvencia 20 MHz, 64 bodov;
  • dĺžka rámca OFDM 80 čipov, z toho 64 pre dáta a 16 na prefix.
V systéme OFDM používanom v 802.11 a/g je 48 subnosných využívaných pre dáta (čísla subnosných od -26 do -22, -20 do -8, -6 do -1, 1 do 6, 8 do 20, 22 do 26), 4 pre signály ovládača (čísla subnosných -21, -7, 7, 21) a 12 ostáva nevyužitých. Ovládacie signály sa využívajú na detekciu rámca, určenie offsetu citlivosti nosnej vlny a hodnotenia kvality kanálu. Subnosná z číslom 0 nesie frekvenciu nosnej vlny a je ignorovaná. Frekvenčný odstup medzi subnosnými predstavuje 0,3125 MHz (20 MHz/64) čo zodpovedá v rovine času šírke impulzu 3,2 mikrosekundy a čas trvania samotného symbolu BPSK-OFDM je 4 mikrosekundy.
Kompozitný signál OFDM vytvorený v základnom pásme a presunutý metódou zmeny frekvencie na príslušnú frekvenciu v pásme 5 GHz v štandarde 802.11alebo 2,4 GHz v štandarde 802.11g. V Európe, pásmo 5 GHz zahŕňa tri subpásma: 5150 MHz až 5250 MHz, 5250 MHz až 5350 MHz a 5470 MHz až 5725 MHz. Frekvencia kanálov v pásme 2,4 GHz sú rovnaké ako v prípade štandardu 802.11b.
V štandarde 802.11a/g rýchlosť prenosu na každej subnosnej je proporcionálne nižšia v porovnaní so systémom, v ktorom sú dáta prenášané na jednej nosnej RF vlne, ako 802.11b.
Umožňuje to viacnásobné zvýšenie času samostatného OFDM symbolu a teda zvyšuje odolnosť systému na efekt viacdráhového šírenia.
Systém 802.11g sa od 802.11a líši nielen frekvenčným rozsahom. V prípade 802.11g je nutná spätná kompatibilita so zariadeniami štandardu 802.11b. Každé APčko a každé zariadenie v sieti môže meniť pracovný režim z OFDM na DSSS. Týmto spôsobom v pásem 2,4 GHz
Vzhľadom na to, že zariadenia 802.11b nedetegujú prítomnosť rádiového signálu FDM v systéme 802.11g, v ktorom je možné využívanie zariadení 802.11b, je nevyhnutné využitie signálov RTS/CTS vysielaných v režime DSSS. Zatiaľ každý z terminálov, ktorý plánuje vysielať dáta, najskôr vysiela RTS signály w režime zhodnom s 802.11b. Tento signál je prijímaný prístupovým bodom (AP) a niektorými terminálmi. V odpovedi AP vysiela správu CTS v režime zhodnom s 802.11b, ktorý prijímajú všetky terminály v sieti. Následne terminál, ktorý inicioval komunikáciu, vyšle paket v režime OFDM a AP potvrdí príjem v tom istom režime OFDM. Príjem počiatočnej, dodatočnej informácie ma za následok zníženie priepustnosti v terminály 802.11g pracujúcom v kompatibilnom režime s 802.11b.

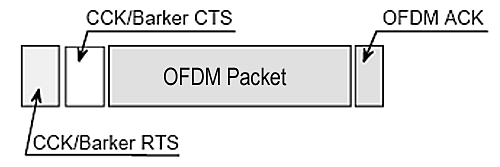

Prenos OFDM paketov v kompatibilnom režime s 802.11b
Kamery najvyššej kvality od Sunellu. Kamery firmy Sunell sa tešia vysokej populárnosti medzi svojimi klientami vzhľadom na vysokú úroveň kvality a stabilnú prevádzku. Sunell už niekoľko rokov stojí na čele čínskych firiem produkujúcich kamery vysokej kvality. V ponuke predstavujeme dva nové modely:
  • farebná kamera v odolnom kryte SN-VP3050 + IR M11254;
  • farebná kamera deň/noc bez objektívu SN-BXC0483 M11212.
Charakteristické vlastnosti:
  • snímač Super HAD CCD firmy SONY
  • zabudované diódy IR
  • odolný kryt
Kamera SN-VP3050 + IR M11254
Charakteristické vlastnosti:
  • Snímač 1/3'' SONY CCD
  • Mechanicky snímateľný IR filter
  • Obraz vysokej kvality (450 TVL)
  • Kamera Deň/Noc
Kamera SN-BXC0483 M11212

Nové rekordéri série KPD. V ponuke DIPOLu sa objavili dva nové modely digitálnych rekordérov. Prvý z nich je 8-kanálový rekordér KPD-676Z M8708, druhý 16-kanálový rekordér KPD-678Z M8716. Oba modely sú v segmente rekordérov dostupných cenou, vybavených základnými funkciami. Rekordéri zvládajú záznam obrazu (MPEG-4) s rozlíšením 704 x 576 pri 6 snímkach za sekundu. Majú možnosť záznamu 4 audio kanálov, ovládanie PTZ kamerami a možnosť pripojenia iných zariadení do alarmových vstupov. Režimy záznamu sú štandardné, od kontinuálneho, plánovaného až po detekciu pohybom. Vďaka LAN rozhraniu je možné narábať s nimi vzdialene v počítačovej sieti prostredníctvom klientskeho softvéru alebo web browsera IE.
Digital Video Recorder: KPD-676Z (8-channel)
Digital Video Recorder: KPD-678Z (16-channel)
KPD-676Z
M8708
KPD-678Z
M8716
Megapixelový monitoring v polyfunkčnej budove na Filipínach. Priestory sedem-poschodovej budovy M! Business Center boli zabezpečené megapixelovým monitoringom ACTi. S cieľom uniknutia problémom s napájaním (dodatočná inštalácia) je podpora PoE pri zvolených kamerách tým najideálnejším riešením napájania a prenosu obrazu.
Boli použité nasledovné modely kamier ACTi:
  • ACM1231 K1511 - vonkajší kryt IP66 a funkcia deň/noc rozhodli o inštalácii týchto kamier v exteriéri;
  • ACM7411 K1313 v kryte odolnom voči poškodeniu inštalované nad vstupom;
  • ACM8211 K1218 monitoruje konferenčnú sálu;
  • ACM4201 K1514 monitoruje kancelárske priestory;
  • ACM3311 sledujú nakladacie priestory.
Celý systém je spravovaný cez firemný softvér ACTi NVR dodávaný so zariadeniami ACTi. Softvér umožňuje vzdialený prístup do systému cez Internet.
Outdoor Megapixel IP Camera: ACTi ACM-12311.3 Mpix Pan-Tilt IP Camera: ACTi ACM-82111.3 Mpix Dome Camera: ACTi ACM-74111.3 Mpix Dome Camera: ACTi ACM-3511 (IR)Megapixel IP Camera: ACTi ACM-4201IP PTZ Camera: ACTi ACM-85111.3 Mpix Dome Camera: ACTi ACM-3511 (IR)Outdoor Megapixel IP Camera: ACTi ACM-1231Megapixel IP Camera: ACTi ACM-42011.3 Mpix Dome Camera: ACTi ACM-7411
Schéma megapixelového monitoringu ACTo v budove M! Business Center na Filipínach
Inštalácia GSM zosilňovača v rodinnom dome. V oblastiach mimo mestské aglomerácie existujú územia so slabým pokrytím GSM signálom. Problém sa môže objaviť vtedy, keď sa dom nachádza ďalej od vysielača alebo je situovaný v doline. Riešením tohto problému je inštalácia zosilňovača GSM. Najlepším riešením je použitie GSM zosilňovača Signal GSM-300 A6760 spoločne s niekoľkými vnútornými anténami značky Trans-Data.
Nižšie predstavujeme inštalačný diagram pre rodinný dom:
GSM Antenna: ATK 20/850-960 MHz<br />(20-element, 10m cable, N-male)GSM Repeater Signal GSM-300Three-way GSM SplitterGSM/DSC/UMTS Antenna: TRANS-DATA DW3-AGSM/DSC/UMTS Antenna: TRANS-DATA DW3-AGSM/DSC/UMTS Antenna: TRANS-DATA DW3-BSignalgsmTransdata
Inštalácia v rodinnom dome
Kompletný zoznam použitých zariadení:
  • Anténa GSM 20-prvková ATK 20/850-960 MHz A7028 - slúži na príjem a vysielanie signálu smerom od/k vysielaču GSM. Anténu je potrebné pripojiť výstupu vonkajšej antény na GSM zosilňovači GSM A6760;
  • Zosilňovač (repeater) Signal GSM-300 A6760 - pomocou GSM zosilňovača bude signál zosilnený a šírený cez vnútorné antény do požadovaného priestoru;
  • Trojitý GSM rozbočovač A6813 - pomocou tohto zariadenia je možné šíriť signál do troch vnútorných antén;
  • Anténa TRANS-DATA GSM/DCS/UMTS DW3-A A741001 - slúži na šírenie a zosilnenie signálu (3 dBi) v miestnosti. Anténa je určená na montáž na strop skonštruovaný ako podhľad, závesný alebo zo sadrokartónových dosiek;
  • Anténa TRANS-DATA GSM/DCS/UMTS DW3-A A741002 - na rozdiel od A741001 je vybavená anténnym konektorom vychádzajúcim z boku antény, vďaka čomu je ju možné inštalovať aj na betónový podklad (stena, strop);
  • Koaxiálny kábel 50 Ohm Tri-Lan 240 E1171_100.
Nový Access Point spoločnosti TP-Link TL-WA500G AP/APC/WDS 2,4 GHz s napájaním PoE Prístupový bod TL-WA500G N2941 je zariadením pracujúcim v štandarde 802.11 b/g, s početnými funkciami a režimami: AP, AP Client, Repeater, Bridge (Point to Point, Point to Multipoint). AP poskytuje veľmi užitočné funkcie umožňujúce jeho implementáciu ako prístupového bodu v malých bezdrôtových WLAN sieťach. Vďaka využitiu šifrovania WPA/WPA2, WPA-PSK/WPA2-PSK, TKIP/AES a filtrovania MAC adries zaručujú vysokú úroveň zabezpečenia prenosu. TL-WA500G je zvlášť vhodný ako cenovo dostupné APC zariadenie. Ďalšou výhodou zariadenia je možnosť pripojenia externej antény. Užívateľský prívetivé konfiguračné rozhranie a jednoduchá konfigurácia nebudú problémom ani pre nováčikov.
Access Point with eXtended Range: TP-Link TL-WA500G<br />(AP/APC/WDS 2.4GHz, PoE)
Prístupový bod TP-Link s technológiou eXtended Range
TL-WA500G (AP/APC/WDS 2.4GHz, napájanie PoE)
N2941
Charakteristické funkcie:
  • Jednoduchá inštalácia a obsluha (prístup cez internetový prehliadač)
  • PoE kompatibilný (možnosť napájania cez LAN kábel)
  • Možnosť pripojenia externej antény
  • Moderný dizajn
